A base de imagem OEM 4K UHD

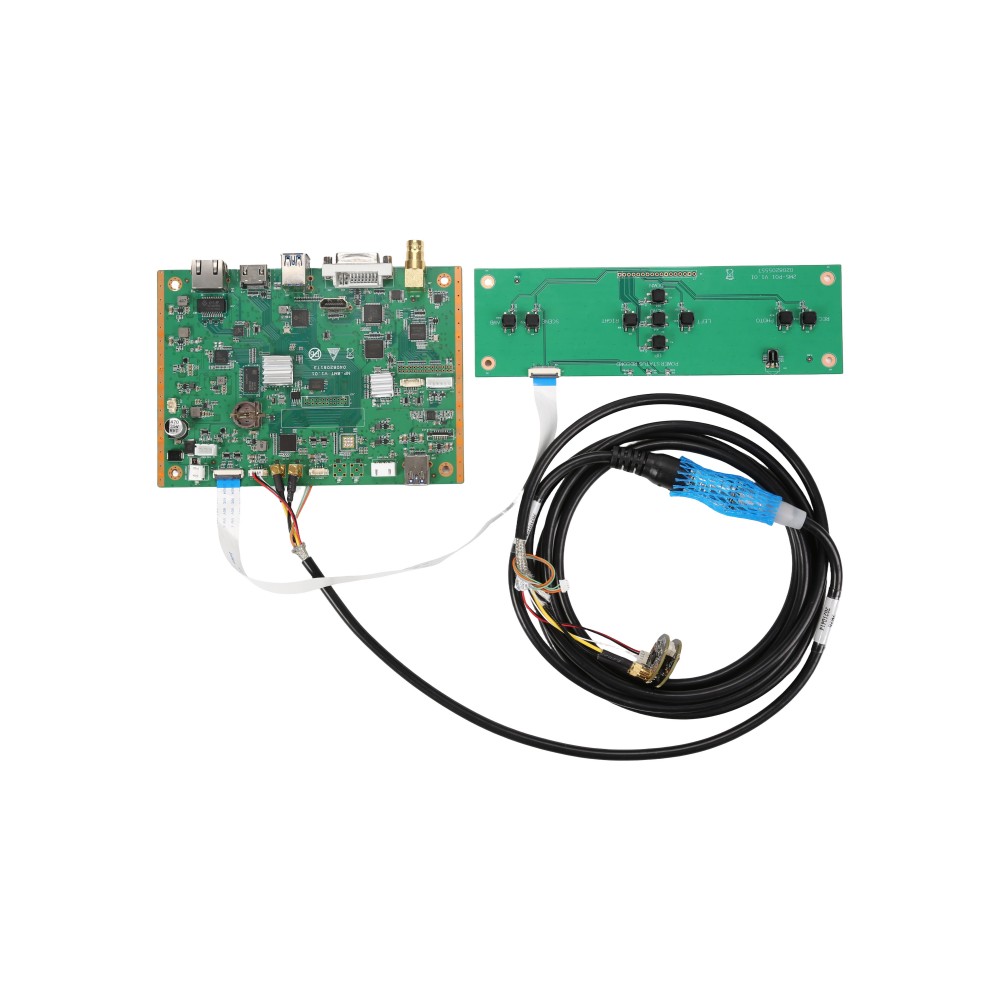

Kit de placa-mãe do sistema de câmera FHD Camjoy CY2101F
O CY2101F representa o nível fundamental da linha de imagem médica da Camjoy. Construído sobre uma plataforma Linux embarcada altamente confiável, este sistema Full HD de chip único foi projetado especificamente para clientes OEM/ODM. Combinado perfeitamente com nossas fontes de luz LED de alto CRI, o CY2101F entrega vídeo clínico estável sem concessões, uma arquitetura ISP dividida avançada e um preço altamente acessível para escalar sua marca médica global.
Sinergias OEM estratégicas
Dentro do ecossistema mais amplo de fabricação de endoscópios médicos, as iterações mais recentes dos nossos sistemas 1080P oferecem grandes vantagens estratégicas que reduzem efetivamente a diferença para modelos 4K premium. Ele fornece a base ideal para marcas que implantam instrumentos de endoscopia rígida em mercados de alto volume.
Chassi compartilhado com 4K
Uma enorme vantagem de fabricação para clientes B2B é que a placa 1080P compartilha exatamente o mesmo design de chassi PCB de hardware dos nossos modelos 4K. Isso permite que marcas de dispositivos médicos usem um único design de carcaça externa em suas linhas de entrada e premium, reduzindo drasticamente a complexidade de ferramental e produção.
Reduzindo a diferença para a qualidade 4K
Atualizações recentes de algoritmos tornaram os efeitos de imagem do CY2101F quase idênticos aos sistemas 4K. O mapeamento otimizado do sensor se destaca especificamente pela reprodução superior e altamente precisa das cores do sangue, garantindo que margens anatômicas críticas permaneçam perfeitamente visíveis.
Otimização para fibroscópios
A plataforma 1080P funciona excepcionalmente bem com "fibroscópios" flexíveis. Sua densidade específica de pixels atua como filtro natural contra padrões de moiré, oferecendo neste modo específico efeitos visuais ainda melhores do que muitos sistemas 4K de altíssima resolução.
Especificações principais de hardware
Design ISP dividido e domínio CMOS
O CY2101F elimina as limitações de dispositivos médicos mais baratos baseados em câmeras de segurança. Ao separar fisicamente a aquisição de imagem do processamento computacional pesado, oferecemos gerenciamento térmico excepcional para procedimentos prolongados.
Sensor CMOS Sony importado
O sistema utiliza um único sensor CMOS Sony importado de 1/1,8" ou 1/2,8" para capturar 2 megapixels de dados, entregando resolução estável de 1920x1080P a 50/60 FPS. Alcança uma resolução horizontal nítida de ≥ 800 linhas de TV.
ISP dividido e estabilidade térmica
Com uma cabeça de câmera altamente miniaturizada (apenas Ø 29 mm a Ø 30 mm) e uma placa central CCU compacta de 100×147 mm. Esse design dividido garante que a cabeça da câmera não superaqueça na mão do cirurgião, resolvendo uma falha importante encontrada em sistemas integrados básicos.
Cabeamento 100% blindado

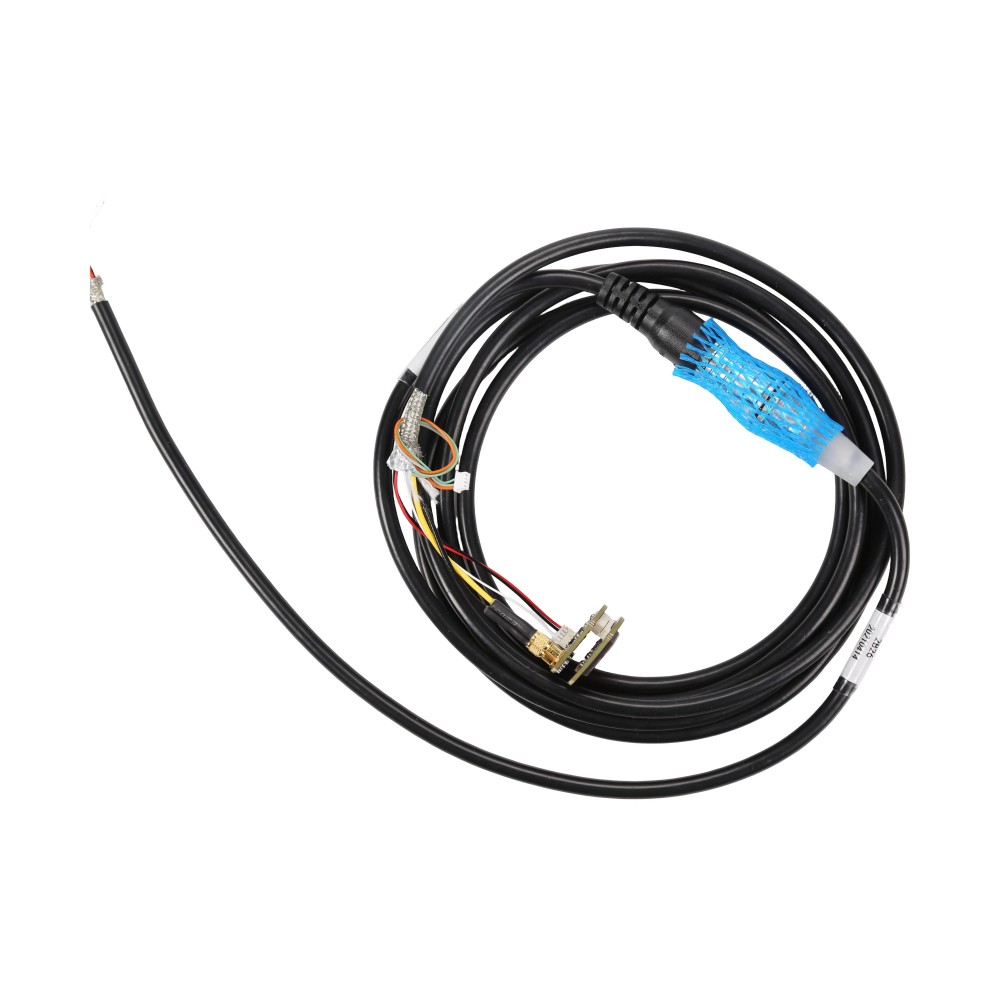

Para transmitir o sinal de vídeo com confiabilidade, o CY2101F trabalha com um cabo coaxial de silicone de 5,5 mm especificamente projetado e equipado com conector aeronáutico, oferecendo 100% de cobertura de blindagem AL-Mylar para prevenir interferência de sinal de alta frequência no centro cirúrgico.
Software e controle de UI
Recursos inteligentes na plataforma Linux
Rodar em um sistema operacional Linux embarcado independente oferece ao CY2101F funcionalidade robusta e amigável desde a instalação. Projetado para integração direta ao fluxo de trabalho sem a sobrecarga de aplicativos de rede desnecessários.
📺 Saídas legadas diversificadas
Para suportar infraestruturas hospitalares diversas e legadas, o sistema fornece uma ampla variedade de saídas de vídeo: 2x HDMI, DVI, SDI (ou 3G-SDI) e CVBS padrão junto com USB. Ele se concentra com segurança na conectividade local de hardware sem recursos nativos de visualização remota por rede/app, conectando-se diretamente a praticamente qualquer monitor médico.
💾 Gravação direta e interface touch

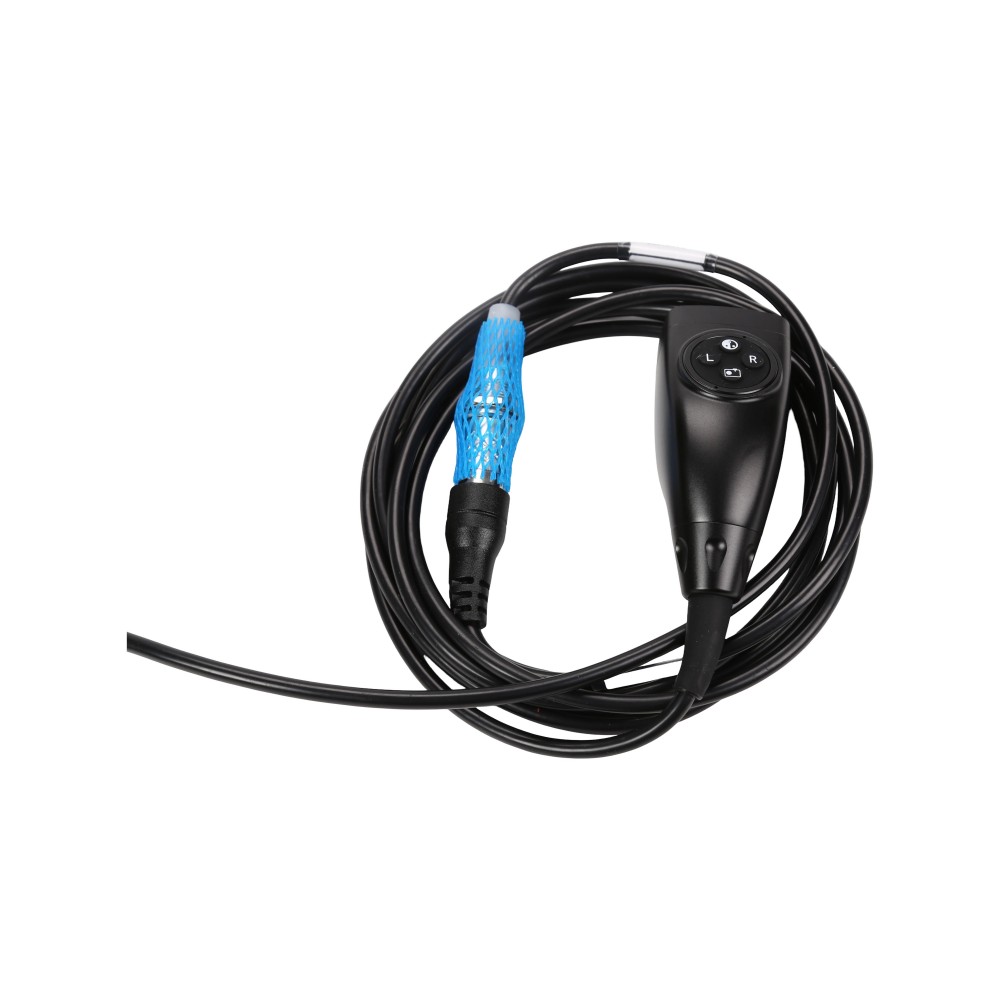

Ele aciona nativamente uma tela touch HD de 7 polegadas e gerencia gravação de vídeo MP4 direta para USB (arquivos de até 30 minutos) e captura de fotos JPG de 2MP com reprodução local. A manopla de câmera à prova d'água IP68 também inclui quatro botões personalizáveis pelo usuário para funções como AWB e Freeze.
Especificações técnicas CY2101F
Os parâmetros de engenharia definitivos para integração perfeita de hardware.
| Componente de hardware | Especificação e parâmetro |
|---|---|
| Sensor de imagem | Sony CMOS importado de 1/1,8" ou 1/2,8" |
| Resolução e taxa de quadros | 1920 x 1080P Full HD @ 50/60 FPS (2 megapixels) |
| Resolução horizontal | ≥ 800 linhas de TV |
| Sistema operacional | Linux embarcado (independente, alta confiabilidade) |
| Dimensões da placa PCB | 100 mm x 147 mm (área compartilhada com CCU 4K) |
| Perfil da cabeça de câmera | Ø 29 mm a Ø 30 mm (IP68 à prova d'água, 4 botões) |
| Cabeamento cirúrgico | Coaxial de silicone 5,5 mm, blindagem AL-Mylar 100% |
| Saídas de vídeo de hardware | 2x HDMI, DVI, SDI (ou 3G-SDI), CVBS, USB |
| Display e interface | Aciona nativamente tela touch HD de 7 polegadas |
| Captura de mídia | Direto para USB (vídeo MP4 / foto JPG) |
FAQ de engenharia e OEM: CY2101F
P1: Qual é o preço exato e o posicionamento de mercado do CY2101F?
R: Devido à sua arquitetura Linux padronizada e resolução HD, o CY2101F é altamente econômico. Um único módulo PCB custa aproximadamente US$ 700 a US$ 800. Um conjunto completo montado custa aproximadamente US$ 1.540. Isso o posiciona como uma base acessível e altamente confiável para produtos amplamente distribuídos.
P2: Como o sistema lida com dissipação de calor durante a cirurgia?
R: O design ISP dividido garante que, exatamente como nossos modelos 4K premium, a cabeça de câmera 1080P não superaqueça na mão do cirurgião. Isso resolve diretamente uma falha importante comumente encontrada em dispositivos médicos mais baratos baseados em câmeras de segurança.
P3: Como a reprodução de cores se compara aos sistemas 4K?
R: Atualizações recentes de engenharia tornaram os efeitos de imagem do CY2101F quase idênticos ao 4K. Especificamente, ele apresenta reprodução superior e altamente precisa das cores do sangue em todo o campo cirúrgico.
P4: O CY2101F suporta transmissão por rede ou visualização por app?
R: Não. Para garantir estabilidade de processamento e manter seu perfil econômico, o CY2101F baseado em Linux não possui recursos nativos de visualização remota por rede ou app, concentrando-se totalmente em saídas locais de hardware sem concessões.
Escale sua marca médica
Implante a infraestrutura CY2101F
Se você precisa de unidades de câmera totalmente montadas ou remessas em volume de módulos PCB CY2101F para fabricação SKD local, a Camjoy está pronta para escalar com você.
Solicitar preço OEM
Detalhe seus requisitos OEM/ODM. Informe se você precisa de modificações específicas na carcaça da CCU ou faixas de preço para aquisição de módulos em grande volume.
