Sistema de câmera endoscópica médica Camjoy CY2301K 4K 3CMOS
Como o flagship premium absoluto do nosso ecossistema de imagem médica 4K, o CY2301K (módulo 8MT-3CMOS) é construído sobre uma arquitetura Xilinx FPGA pura. Projetado para superar os desafios ópticos e de iluminação mais complexos da sala cirúrgica, este módulo de três chips combina perfeitamente com nossas fontes de luz LED de alto CRI para entregar clareza sem precedentes, captura bruta de 19 megapixels e durabilidade de grau aeroespacial para aplicações OEM/ODM de elite.
Verdadeira supremacia óptica 3CMOS
Enquanto fabricantes concorrentes tentam sintetizar 4K combinando chips de menor resolução, o CY2301K depende de três sensores premium independentes para entregar visualização incomparável de instrumentos de endoscopia rígida .
19 milhões de pixels totais
Diferente de tri-chips sintéticos que entregam apenas 1400 TVL, o CY2301K utiliza três sensores Sony CMOS importados independentes de 1/3,1". Capturando 9,03 megapixels cada, ele atinge uma enorme resolução máxima combinada de 5064×3734 e impressionantes 2000 linhas de TV.
Separação óptica RGB
Ao dedicar um sensor separado a cada um dos três canais de cor primários (vermelho, verde, azul), o sistema reduz drasticamente a mistura de cores. Isso preserva as diferenças de cor mais sutis nas bordas dos tecidos e torna os capilares altamente visíveis.
Precisão de registro de 1 µm
Para suportar esta captura massiva de dados, a Camjoy desenvolveu um prisma óptico proprietário com precisão de registro estéreo óptico ultra-alta de até 1 µm, garantindo convergência perfeita dos canais RGB antes do processamento.
Especificações principais de hardware
Núcleo FPGA e HDR clínico
Além da resolução bruta, a arquitetura Xilinx FPGA pura fornece a imensa largura de banda necessária para executar algoritmos médicos proprietários pesados, assegurando desempenho impecável em procedimentos de cavidade profunda.
Absorção de luz excepcional
Câmeras de chip único muitas vezes escurecem quando instrumentos bloqueiam a lente ou ocorre sangramento intenso. Nosso sistema de 3 chips absorve significativamente mais luz, mantendo brilho uniforme em cavidades anatômicas escuras e aproveitando uma ampla faixa dinâmica de 60Hz.
Correção de cor de 18 eixos
A robusta placa FPGA central executa algoritmos proprietários pesados, incluindo um sistema de correção de cor de 18 eixos por matriz de matiz 3×6, garantindo fidelidade de cor de elite que supera o processamento ISP padrão de chip único.
Textura em tempo real e desembaçamento
A imensa largura de banda de processamento é utilizada para aprimoramento inteligente de textura em tempo real, desembaçamento de fumaça cirúrgica e eliminação absoluta de moiré (padrão colmeia), adaptando-se instantaneamente a ambientes cirúrgicos dinâmicos.
Software e conectividade
Durabilidade aeroespacial e 12G-SDI
Projetado para os ambientes hospitalares mais exigentes, o CY2301K apresenta construção física de elite e roteamento de vídeo de grau broadcast.
🛡️ Resiliência de esterilização de elite
A cabeça de câmera impermeável IP68 possui conector de aviação premium Lemo de 40 pinos combinado com cabo revestido de silicone. Ela foi projetada para sobreviver a métodos clínicos de esterilização severos e repetidos, incluindo alta temperatura/pressão, plasma de baixa temperatura e imersão em EO.
🖥️ Roteamento 12G-SDI não comprimido

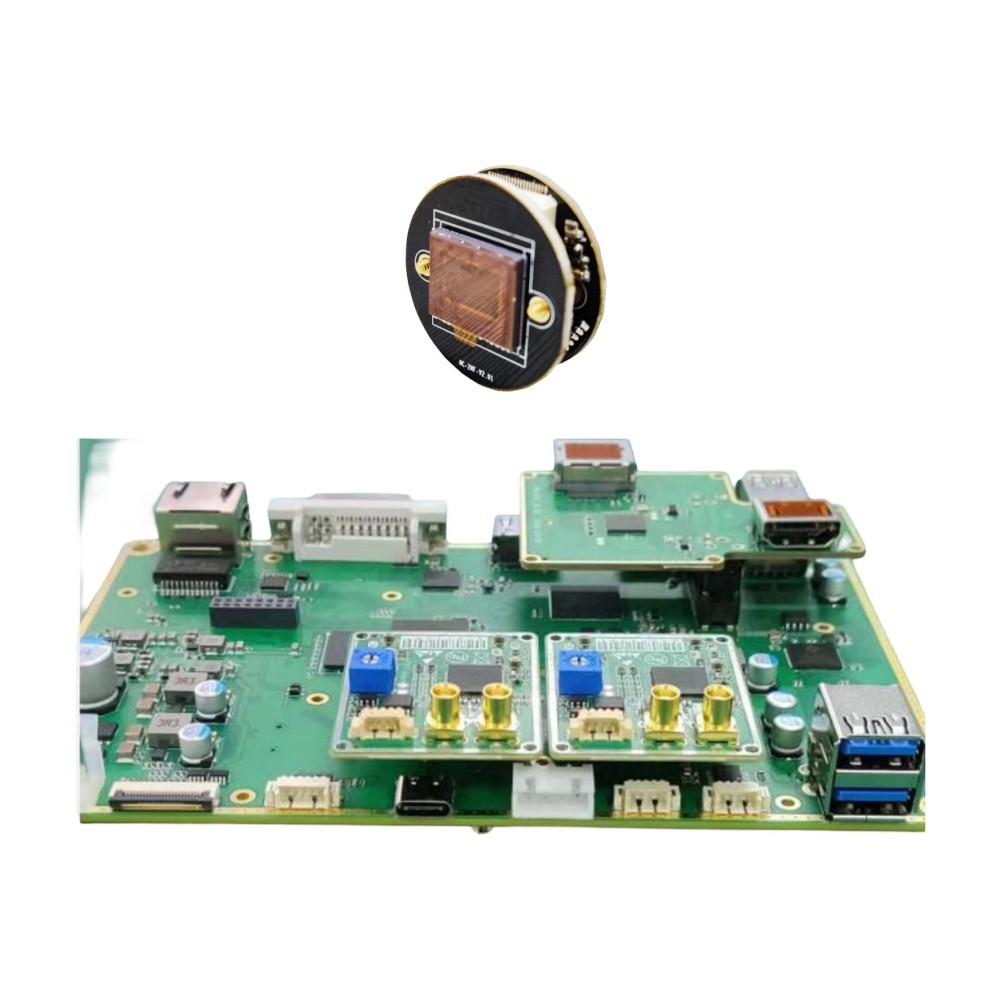

Para transmitir cargas massivas de dados 3CMOS 4K não comprimidos, a placa de processamento é equipada com interfaces de primeira linha, incluindo 12G-SDI, HDMI, DVI, porta NET e múltiplos USBs. Ela aciona perfeitamente monitores médicos de alto padrão com latência zero.
Especificações técnicas CY2301K (3CMOS)
Os parâmetros definitivos de engenharia para integração flagship perfeita.
| Componente de hardware | Especificação e parâmetro |
|---|---|
| Sensor de imagem | Três Sony CMOS importados independentes de 1/3,1" (3CMOS) |
| Resolução combinada máxima | 5064 x 3734 (quase 19 milhões de pixels totais) |
| Resolução horizontal | 2000 linhas de TV |
| Precisão do prisma óptico | Registro estéreo de 1 µm |
| Plataforma de processamento | Arquitetura Xilinx FPGA pura |
| Durabilidade da cabeça de câmera | IP68, compatível com esterilização por alta temperatura/pressão e plasma |
| Cabos e conectores | Conector de aviação premium Lemo de 40 pinos, revestimento de silicone |
| Algoritmos avançados | Correção de cor de 18 eixos, desembaçamento, HDR, eliminação de moiré |
| Saídas de vídeo de hardware | 12G-SDI, HDMI, DVI, porta NET, múltiplos USBs |
| Posicionamento de mercado | Camada flagship de elite |
FAQ de engenharia e OEM: CY2301K
P1: Qual é o preço e posicionamento de mercado do CY2301K?

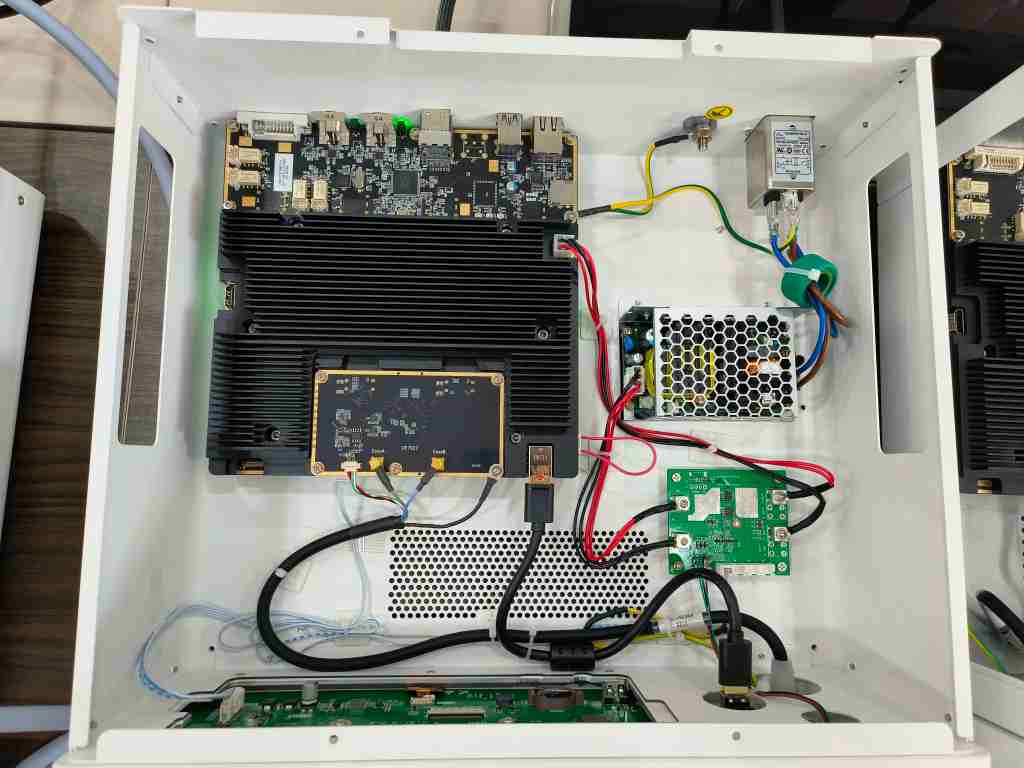

R: Como nosso flagship absoluto topo de linha, o CY2301K possui preço premium adequado para equipamentos médicos de elite. Um único módulo PCB custa entre $11.000 e $13.000 USD. Um sistema completo montado varia de $12.010 a $14.300 USD. Isso o posiciona exclusivamente para aplicações cirúrgicas de alto padrão, um avanço significativo em relação aos nossos conjuntos Linux padrão.
P2: Como ele difere de câmeras tri-chip "sintéticas"?
R: Concorrentes frequentemente sintetizam uma imagem 4K de 3 chips usando chips de 2 megapixels de menor resolução, resultando em apenas 1400 a 1600 linhas de TV. Usamos três sensores independentes de 9,03 megapixels para capturar uma verdadeira resolução combinada de quase 19 milhões de pixels, alcançando incomparáveis 2000 linhas de TV.
P3: O sistema 3CMOS lida melhor com escurecimento de cavidades profundas?
R: Sim. Como o sistema de três chips absorve muito mais luz que variantes de chip único, ele resolve problemas de escurecimento causados por cavidades profundas, sangramento intenso ou obstrução por instrumentos, mantendo brilho uniforme impecável.
P4: Quais métodos de esterilização a cabeça de câmera suporta?
R: A cabeça de câmera de grau aeroespacial e o conector Lemo de 40 pinos são construídos para suportar os métodos clínicos de esterilização mais severos, incluindo alta temperatura, alta pressão, plasma de baixa temperatura e imersão em óxido de etileno.
Escale sua marca médica
Implante a série flagship CY2301K
Quer você precise de unidades de câmera de elite totalmente montadas ou remessas em massa de módulos PCB 3CMOS para fabricação SKD local, a Camjoy está pronta para ser sua parceira.
Solicitar preço flagship
Detalhe seus requisitos OEM 4K de elite. Informe se precisa de parâmetros específicos de integração ou faixas de preço para aquisição de módulos 3CMOS em alto volume.
